उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संलग्नक रेटिंग: | IP65 (या विशिष्ट आवश्यकताओं के अनुसार) | पता लगाने की दूरी: | 200मी@90% परावर्तन/140मी@10% परावर्तन |
|---|---|---|---|
| वेवलेंथ: | 905एनएम | आवृत्ति दोहराएं: | 20KHz प्रति चैनल |
| काम कर रहे आर्द्रता रेंज: | 0% ~ 100% आरएच | रेंजिंग विधि: | 1टीओएफ |
| प्रमुखता देना: | 20 किलोहर्ट्ज़ प्रति चैनल पवन माप लिडार,पवन मापन लिडार OEM,मोलास सीएल लिडार पवन माप के लिए |
||

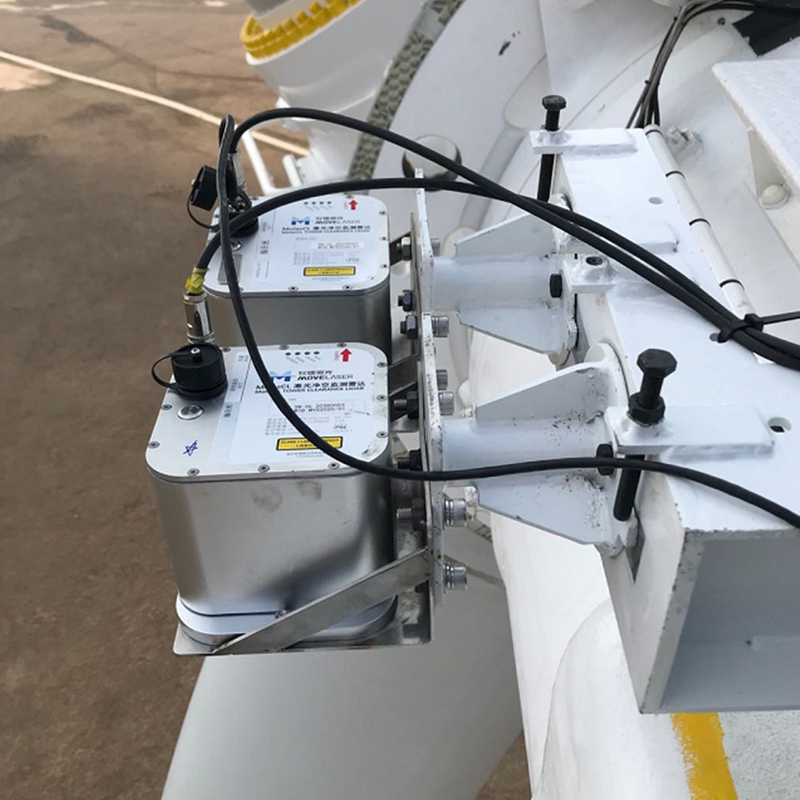

मोलास सीएल 20kHz 20KHz प्रति चैनल टावर स्वीप को रोकें कक्षा 1
1,सिस्टम फ़ंक्शन विवरण
MolasCL लेज़र रेंज प्राप्त करने के लिए dToF (डायरेक्ट टाइम-ऑफ़-फ़्लाइट) रेंजिंग विधि का उपयोग करता है, अर्थात यह अल्ट्रा-शॉर्ट लेजर पल्स का उत्सर्जन करता है।
मोलाससीएल के प्रत्येक ऑप्टिकल चैनल की लेजर पल्स में 20kHz की उच्च पुनरावृत्ति आवृत्ति होती है, इसलिए प्रति सेकंड 20,000 डेटा होते हैं, और तीन ऑप्टिकल चैनल 60,000 प्रति सेकंड डेटा उत्पन्न कर सकते हैं।प्रोसेसर, प्रोसेसर में प्रसंस्करण एल्गोरिथ्म तेज रोशनी के हस्तक्षेप और बारिश, बर्फ, रेत और धूल के हस्तक्षेप को फ़िल्टर करता है, और पत्ती डेटा पहचान और दृश्यता भेदभाव करता है, और फिर ब्लेड माप डेटा को डेटा इंटरफ़ेस तक पहुंचाता है, और डेटा इंटरफ़ेस संचार पर आधारित है।प्रोटोकॉल और फील्ड बस की आवश्यकताएं फील्ड बस इंटरफेस के माध्यम से फैन मास्टर को डेटा भेजती हैं।
2, तकनीकी डाटा शीट
| रेंजिंग इंडेक्स | |
| रेंजिंग विधि | 1टीओएफ |
| पता लगाने की दूरी | 200मी@90% परावर्तन/140मी@10% परावर्तन |
| रेंज संकल्प | 0.1m |
| माप की सटीकता | ± 0.2m |
| दोहराया माप सटीकता | ± 0.2m |
| परिवेश प्रकाश का प्रतिरोध | 100क्लक्स |
| ऑप्टिकल इंडेक्स | |
| वेवलेंथ | 905एनएम |
| आवृत्ति दोहराएं | 20KHz प्रति चैनल |
| लेजर सुरक्षा स्तर | वर्ग 1 |
| पर्यावरण अनुकूलता | |
| काम कर रहे तापमान की सीमा | -40 ℃ ~ + 60 ℃ |
| उत्तरजीविता तापमान सीमा | -45 ℃ ~ + 65 ℃ |
| काम कर रहे आर्द्रता रेंज | 0% ~ 100% आरएच |
| संलग्नक रेटिंग | IP65 (या विशिष्ट आवश्यकताओं के अनुसार) |
| कार्य त्वरण रेंज | -0.5g ～ 0.5g |
| बीम पॉइंटिंग | |
| चमकदार प्रवाह 1 | 0° |
| चमकदार प्रवाह 2 | 2.05°±0.2° |
| चमकदार प्रवाह 3 | 4.09°±0.2° |
| आउटपुट माप परिणाम | |
| रियल टाइम डेटा उत्पाद |
डिवाइस आईडी, सीधे दूरी को मापें, प्रकाश की तीव्रता लौटाएं, डेटा मान्य ध्वज, सिस्टम स्थिति |
| फील्डबस | प्रोफिबस डीपी / मोडबस आरटीयू / कैनोपेन तीन फील्डबस प्रोटोकॉल, और आरएस 485 संचार को अनुकूलित किया जा सकता है |
| Qther | |
| ऑपरेटिंग बिजली की खपत | 60W . के भीतर |
| आपूर्ति वोल्टेज और अधिकतम वर्तमान | डीसी 24 वी, 3 ए |
| आकार | 200 × 200 × 250 मिमी |
