उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इशारा सटीकता: | 0.1 डिग्री | दूरी संकल्प: | 30 मी., 75 मी |
|---|---|---|---|
| संचय समय: | 0.5s/1s/2s/4s/8s वैकल्पिक | दूरी: | 4/8 कि.मी |
| वर्टिकल रेंज: | -10°~190° | लेजर सुरक्षा स्तर: | IEC 60825-1 (2014) क्लास 1एम आई सेफ्टी |
| नाम: | 30 मीटर 3डी स्कैनिंग डॉपलर विंड स्पीड लिडार मोलस 3डी रेंटल | कीवर्ड: | रेंटल डॉपलर विंड लिडार |
| हाई लाइट: | 30 मीटर हवा की गति लिडार,मोलस 3 डी हवा की गति लिडार,डॉपलर लिडार पवन किराये |
||

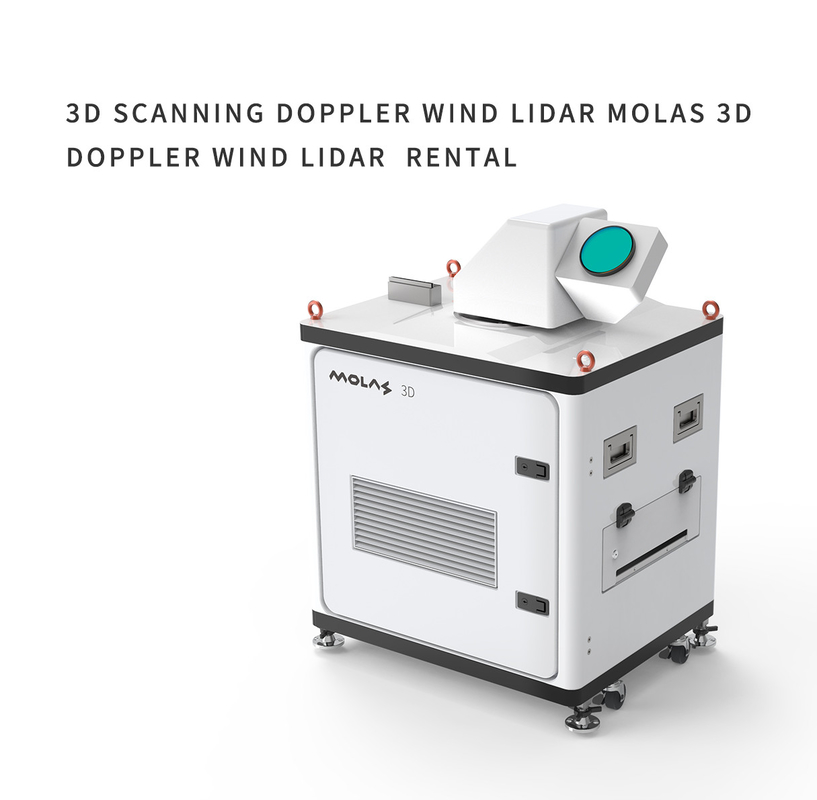

3डी स्कैनिंग डॉपलर विंड लिडार मोलस 3डी डॉप्लर विंड लिडार रेंटल
|उत्पाद परिचय
डॉपलर विंड लिडार एक गैर-संपर्क टेलीमेट्री लिडार प्रणाली है जो सुसंगत डॉपलर वेग मापन के सिद्धांत पर आधारित है।इसका कार्य सिद्धांत चित्र 1 में दिखाया गया है। फाइबर लेजर द्वारा उत्पन्न पल्स सिग्नल लाइट को एक ऑप्टिकल एंटीना (दूरबीन और स्कैनर) के माध्यम से मापने के लिए हवा में प्रेषित किया जाता है, और उसमें एयरोसोल कणों के साथ इंटरैक्ट करके एक बैकस्कैटरेड सिग्नल उत्पन्न करता है जिसमें उनका होता है वेग की जानकारी।डॉपलर सिद्धांत के अनुसार, इको सिग्नल की डॉपलर फ्रीक्वेंसी शिफ्ट fd एयरोसोल कणों (यानी, हवा की गति) के वेग के समानुपाती होती है।इसलिए, ऑप्टिकल ऐन्टेना द्वारा प्राप्त बैकस्कैटरेड सिग्नल को लक्षित क्षेत्र की हवा की गति की जानकारी प्राप्त करने के लिए संसाधित किया जा सकता है, जिसे सुसंगत पहचान मॉड्यूल और डिजिटल डिमॉड्यूलेशन में आंतरिक फाइबर लेजर द्वारा उत्पन्न स्थानीय ऑसिलेटर लाइट को हराकर मापा जा सकता है।
|अनुप्रयोग परिदृश्य
उत्सर्जन स्रोतों को ट्रैक करने के लिए प्लूम फैलाव पर रीयल-टाइम 3डी जानकारी
खनन उद्योग के लिए धूल उत्सर्जन नियंत्रण का अनुकूलन
|उत्पाद पैरामीटर
| बुनियादी पैरामीटर | |
| लाइन-ऑफ-दृष्टि पहचान दूरी | 8km (75m दूरी संकल्प के अनुरूप) 4km (30m दूरी संकल्प के अनुरूप) |
| दूरी संकल्प | 30m/45m/60m/75m वैकल्पिक |
| संचय काल | 0.5s/1s/2s/4s/8s वैकल्पिक |
| रेडियल हवा की गति माप सीमा | -75~+75 मी/से |
| रेडियल हवा की गति माप सटीकता | 0.1 मी/से |
| दूरी परतों की संख्या | 300 तक |
| क्षैतिज स्कैन रेंज | 360° × एन |
| वर्टिकल स्कैन रेंज | -10°~190° |
| पर्यावरणीय पैरामीटर | |
| ऑपरेटिंग तापमान और आर्द्रता | -25~+50℃ (-40~+60℃ तक बढ़ाया जा सकता है), 5% ~ 100% आरएच |
| आईपी सुरक्षा वर्ग | हाउसिंग IP54, कोर मॉड्यूल IP66 |
| एंटीकोर्सोसियन ग्रेड | सी 4 |
| जीवन रक्षा हवा की गति | 70m/s (पैर या तार की रस्सी से तय) |
| काम करने की ऊँचाई | ≤3500 मी |
|उत्पाद की विशेषताएँ
बड़ी रेंज: 4/8 किमी सामान्य पहचान दूरी
उच्च परिशुद्धता: पॉइंटिंग सटीकता 0.1 °, दृश्य दिशा हवा की गति सटीकता 0.1m / s
समृद्ध स्कैनिंग विधियां: पीपीआई/आरएचआई/डीबीएस/एलओएस/प्रोग्रामेबल मनमाना स्कैन विधि
|उत्पाद का चित्र
