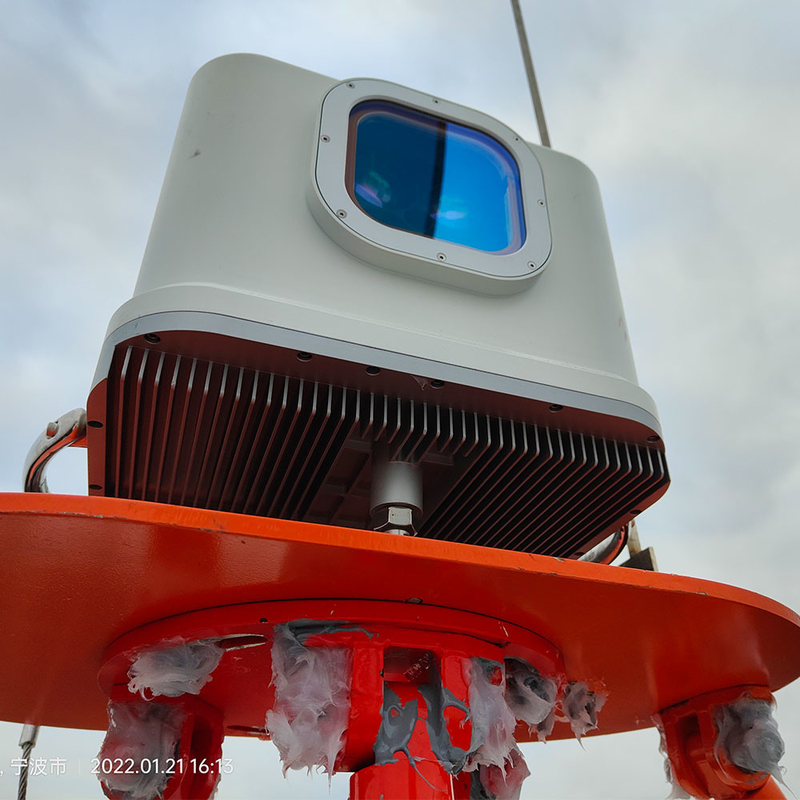

नैकेले विंड आइरिस लिडार मोलस एनएल फोर बीम ऑनशोर विंड मेजरमेंट

मोलास एनएल पवन माप के लिए पूरी तरह से सुसंगत डॉपलर पहचान के सिद्धांत पर आधारित है, और इसका योजनाबद्ध आरेख चित्र 3 में दिखाया गया है। फाइबर लेजर द्वारा उत्पन्न पल्स सिग्नल को एक ऑप्टिकल एंटीना के माध्यम से मापने के लिए वातावरण में उत्सर्जित किया जाता है, और इसके साथ इंटरैक्ट करता है। वेग की जानकारी वाले बैकस्कैटर सिग्नल उत्पन्न करने के लिए एयरोसोल कण।ऑप्टिकल ऐन्टेना बैकस्कैटरेड सिग्नल प्राप्त करता है, इसे सिस्टम के आंतरिक स्थानीय ऑसिलेटर लाइट से हराता है, और अंततः इसे विद्युत सिग्नल में परिवर्तित करता है।सिग्नल के प्रवर्धित होने के बाद, विद्युत सिग्नल का डिजिटलीकरण एनालॉग-टू-डिजिटल कनवर्टर A/D द्वारा पूरा किया जाता है।एकत्रित डेटा प्रोसेसर को प्रेषित किया जाता है, और सिग्नल प्रोसेसिंग एल्गोरिदम के आधार पर प्रत्येक बीम की अलग-अलग दूरी पर रेडियल हवा की गति प्राप्त की जाती है।अंत में, पवन क्षेत्र मॉडल को जोड़कर पुनर्निर्मित हवा की गति, हवा की दिशा, अशांति, पवन कतरनी और अन्य जानकारी प्राप्त की जाती है।
