डॉपलर ऑफशोर विंड लिडार लाइट डिटेक्शन एंड रेंजिंग सैंपलिंग रेट 1 हर्ट्ज

डॉपलर विंड लाइट डिटेक्शन एंड रेंजिंग सैंपलिंग रेट 1Hz

|उत्पाद परिचय

विंड लिडार का कार्य सिद्धांत निम्नलिखित आकृति में दिखाया गया है।फाइबर लेज़र द्वारा उत्पन्न सिग्नल लाइट को एक ऑप्टिकल एंटीना के माध्यम से मापने के लिए हवा में उत्सर्जित किया जाता है, और एयरोसोल कणों के साथ इंटरैक्ट करके उनके वेग की जानकारी वाले बैकस्कैटर सिग्नल उत्पन्न करता है।डॉपलर सिद्धांत के अनुसार, इको सिग्नल की डॉपलर फ्रीक्वेंसी शिफ्ट fd सीधे एरोसोल कणों (यानी हवा की गति) के वेग के समानुपाती होती है।इसलिए, ऑप्टिकल ऐन्टेना द्वारा प्राप्त बैकस्कैटरेड सिग्नल को सिस्टम में फाइबर लेजर द्वारा उत्पन्न स्थानीय ऑसिलेटर लाइट के साथ संयोजन करके और परीक्षण किए जाने वाले लक्ष्य के पवन क्षेत्र की जानकारी प्राप्त करने के लिए डिजिटल डिमॉड्यूलेशन द्वारा संसाधित किया जा सकता है।

|अनुप्रयोग परिदृश्य

① प्रत्येक ऊंचाई परत की विशिष्ट ऊंचाई उपयोगकर्ता द्वारा क्लाइंट सॉफ़्टवेयर के माध्यम से सेट की जा सकती है
② एक साथ दूसरे स्तर के डेटा और औसत डेटा (1 मिनट, 5 मिनट, 10 मिनट वैकल्पिक, 10 मिनट के लिए डिफ़ॉल्ट) का उत्पादन कर सकते हैं
③ दूसरे स्तर की डेटा मात्रा लगभग 60 एमबी/दिन है, और औसत दस मिनट की डेटा मात्रा लगभग 100 केबी/दिन है
④ सांख्यिकीय डेटा हैं: सिग्नल-टू-शोर अनुपात, मानक विचलन, अधिकतम, न्यूनतम और डेटा विश्वसनीयता
⑤ ऑपरेटिंग वातावरण के आधार पर बिजली की खपत अलग-अलग होगी
⑥ कक्षा 1M लेजर सुरक्षा स्तर मानव नेत्र सुरक्षा स्तर है

|उत्पाद पैरामीटर

|उत्पाद की विशेषताएँ

कम लागत: चाहे इसका उपयोग मोनोपाइल प्लेटफॉर्म या buoys के साथ किया जाता है, निर्माण लागत की तुलना में कीमत बहुत कम है
अपतटीय पवन टावरों की
बड़ी रेंज: 40 ~ 300 मीटर, 12 कस्टम ऊंचाई स्तर
उच्च परिशुद्धता: पूर्ण जीवन चक्र, 0.1m / s और 1 ° तक सटीकता
समय की बचत और कुशल: परियोजना निर्माण की अवधि कम है, मूल्यवान समय और लागत की बचत होती है
लचीला कॉन्फ़िगरेशन: लचीला वायरलेस कनेक्शन, रिमोट कॉन्फ़िगरेशन डिलीवरी और डेटा ट्रांसमिशन को सक्षम करना
डेटा सुरक्षा: डेटा एन्क्रिप्शन में रिसाव का कोई खतरा नहीं है
गैर-संपर्क माप: सुविधाजनक और तेज़, उद्योग का नेतृत्व करता है

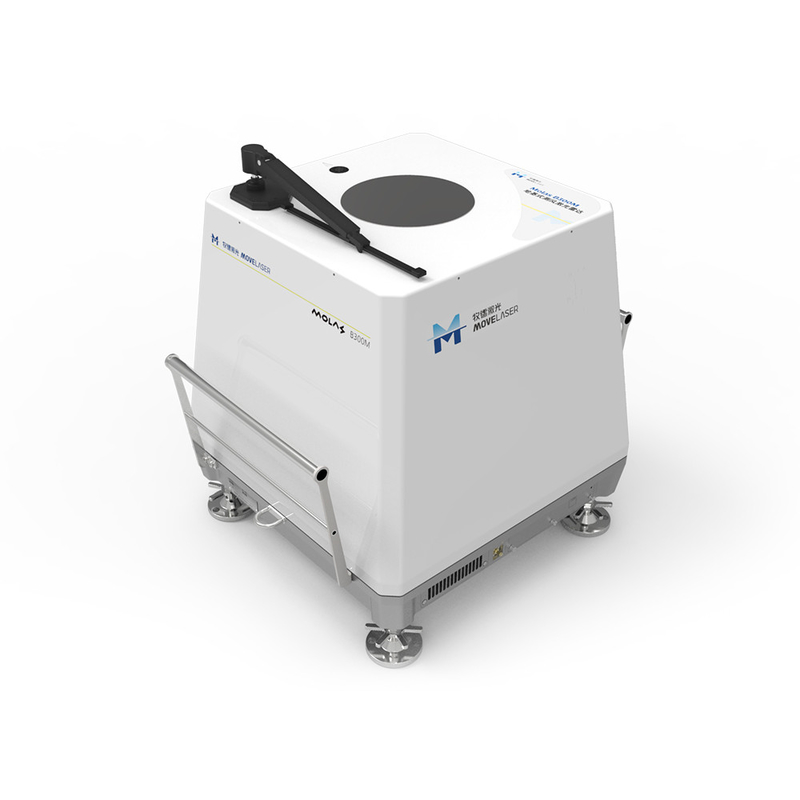

|उत्पाद का चित्र
